适用范围
GBCB-3000型电容器回路在线监测装置适用于110kV及以下电压等级的非直接接地系统或小电阻接地系统中的并联电容器装置的保护、在线电能质量检测、电容器、电抗器和放电线圈的预警保护。
功能特点
可有效的监测并联电容器装置的运行状态，当电容器或电抗器参数发生偏离或出现故障时，可以进行有效预警和故障跳闸保护，并能对故障进行分析和定位，以便对缺陷进行针对性维修，对于保障电力电容器及电网安全稳定运行具有深远的意义。
监控保护范围广，将并联电容器、串联电抗器的故障保护集于一体。具有过压保护、低压保护、开口三角电压保护、过流保护、谐波超限预警保护、容值偏差预警、电容器介质损耗超限预警、电容器绝缘预警保护、电抗值偏差预警、电抗器匝间短路预警、谐振频超限预警、超温保护、消防报警、控制回路断线报警。
具有灵活的通讯方式，配有最多1个100Mbps以太网接口，2个RS-485串口。支持标准modbus通信规约和新一代变电站通讯标准DL/T860(IEC61850)。
完善的事件SOE记录、当前保护跳闸数据存储等，可以导出到优盘以便用户分析。
技术参数
| 技术参数 |
序号 | 项目 | 技术参数 |
1
| 外形与开孔尺寸 | 外形尺寸 | 270×175×180（长×宽×厚，mm） |
开孔尺寸 | 232×179（长×宽，mm） |
| 2 | 工作电源 | 工作电源 | AC/DC100~240V |
3 | 采样信号 | 电压模拟量输入 | 0~120V |
CT输入 | 0~1A/5A |
| 4 | 运行环境 | 运行温度 | -20℃~+70℃（或-40℃~+85℃） |
相对湿度 | ≤95% |
污秽等级 | III级 |
5
| 输出回路 | 输出路数 | 10路（合闸、分闸、保护、故障、预警、报警、闭锁及3路备用） |
继电器触点容量 | AC250V，5A DC30V，5A |
脉冲持续时间 | ≤2S |
| 6 | 开入量 | 开入量 | 10路（状态、隔离、接地、柜门、运行/停止、闭锁、消防及3路备用） |
7
| 通讯 | 接口 | RS-485 接口、以太网接口 |
规约 | Modbus RTU、IEC 60870-5-103:1997 or IEC 61850 |

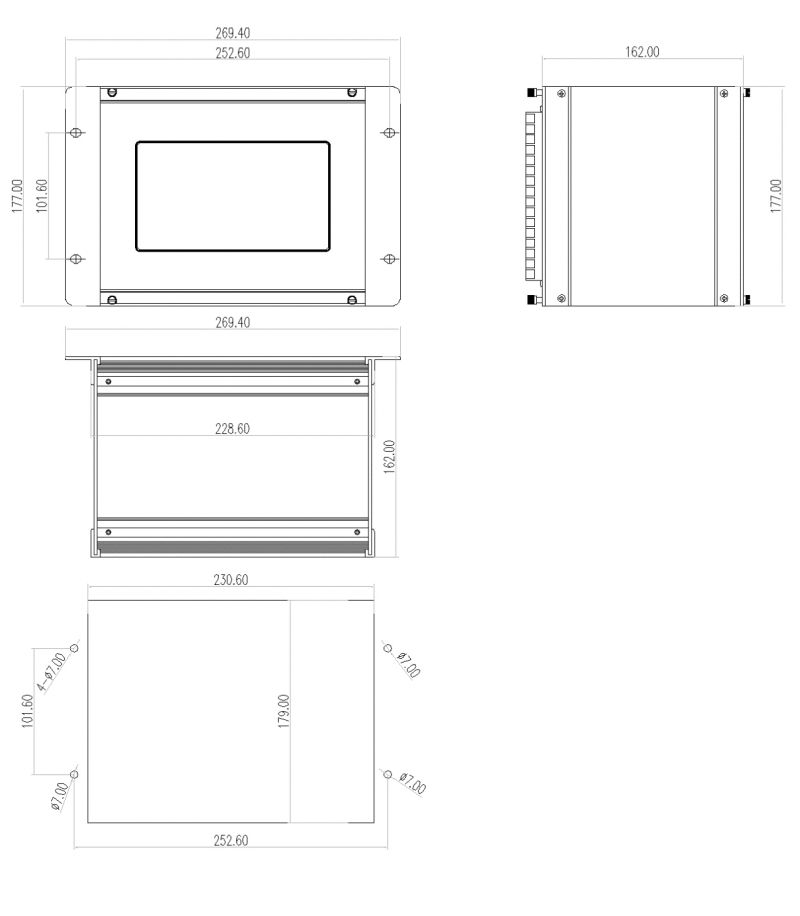

外形尺寸
