产品描述
有源电力滤波器采用并联方式接入电力系统中，通过外部采样回路，实时采集电力系统数据，通过设备内部核心运算芯片，将系统中谐波分量数据进行分析，并控制IGBT高频开关，输出与系统中谐波电流大小幅值相等，方向相反的电流，对系统中的谐波电流进行抵消，以达到治理系统中谐波电流的目的。
用途
有源电力滤波器可以通过采样负载电流并进行各次谐波和无功的分离，控制并主动输出电流的大小、频率和相位，并且快速响应，抵消负载中相应电流，实现动态谐波跟踪补偿。广泛应用于风力及光伏发电、石油化工、冶金、电气化铁路、煤炭等行业中，为电弧炉、轧机、感应炉、电力机车、提升机、风力发电机等设备提供高质量、高可靠性的动态谐波滤除解决方案。
产品特点
1.同时具备谐波治理、无功补偿、三相不平衡治理功能，根据现场需求不同，灵活调整功能优先级
2.全响应时间10ms，可以使系统保持THDI小于5%，PF达到0.99，三相不平衡度小于等于3%的理想状态
3.可滤除2~50次谐波，在此范围内任意选择谐波次数，并调节滤波输出大小，以达到最佳滤波效果
4.无功补偿范围（-1~1），容性感性无功随时切换，满足冲压、电焊等瞬时无功变化剧烈的设备的无功补偿需求

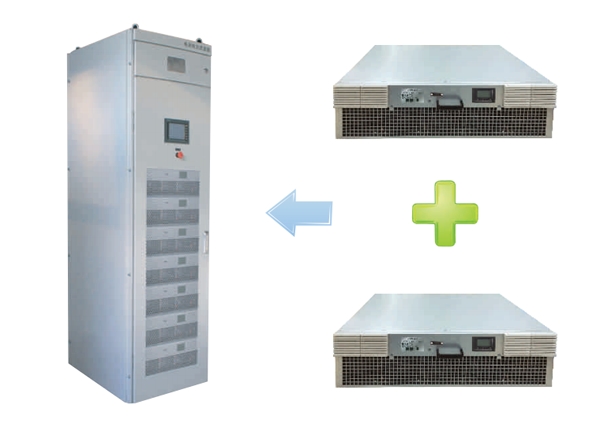

5.模块化设计，便于维护，便于安装，支持机架式安装、壁挂式安装两种安装方式
6.独立风道设计，确保设备有良好的散热能力，同时具备全面的温度检测系统，实时检测设备温度信息
7.完善的保护功能，16种保护功能，确保设备安全与系统安全

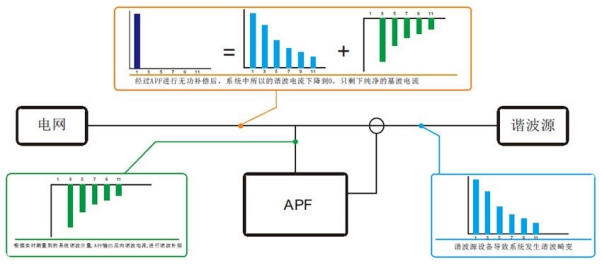

工作原理
